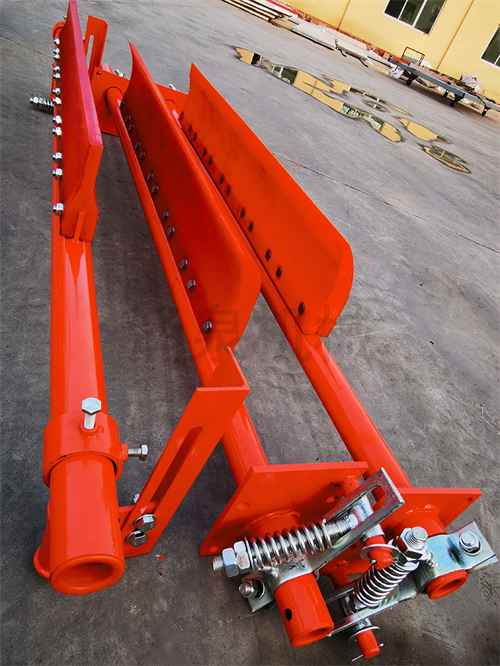

Таспалы конвейердің қарсы салмағына қарсы екі жолақты тазалағыш - бұл тұрақты өнімділік, жақсы тазалау әсері және оңай бөлшектеу және жинау сипаттамалары бар тазартқыштың жаңа түрі.
Конвейер тазалағышқа бекітілген шығыр блогы, сым арқан, шатун, резеңке қырғыштар жинағы, қарсы салмақ, бөлінген жылжымалы мойынтірек, металл қырғыштар жинағы және басқа компоненттер кіреді, ал төменде әрбір құрамдас бөлікке және оның функциясына қысқаша кіріспе берілген.
1. Конвейер лентасы
Конвейер лентасы конвейердің маңызды бөлігі болып табылады, конвейердегі конвейер лентасының құны бүкіл жабдық құнының 30% ~ 50% құрайды, ал кейбір нақты жұмыс жағдайлары конвейердің тозуға төзімділік, ыстыққа төзімділік, отқа төзімділік, майға төзімділік және озонға төзімділік сипаттамаларына ие болуын талап етеді. Конвейердің жұмысы кезінде конвейер лентасына түсетін жүктеме өте күрделі және ол бойлық созылу кернеуінен басқа ролик пен ролик арқылы иілу кернеуіне ұшырайды. Белдік зақымдануының көпшілігі жұмыс беті мен жиектерінің тозуы, ірі, өткір материалдардың әсерінен болатын сыну, жыртылу және қабыршақтану ретінде көрінеді. Тазартқыштың конструкциясында конвейер таспасын мүмкіндігінше зақымдамау үшін тиісті тазалау блогының материалын таңдау қажет. Конвейер ленталары олардың бөліктері ретінде егжей-тегжейлі сипатталмаған.
2. Жай айналдырыңыз
Роликтер тобы таспалы конвейердің маңызды құрамдас бөлігі болып табылады және конвейерде атқаратын рөліне сәйкес роликті екі санатқа бөлуге болады: беріліс шығыршығы және реверсивті ролик. Жетек барабанының қызметі жетек беретін моментті конвейер лентасына беру болып табылады.
Реверсивті роликті жеңілдету конвейердің соңындағы конвейер лентасының бағытын, беріліс шығырының орау бұрышын ұлғайту нұсқаулығын және керу құрылғысының бағытын қамтиды. Тазартқыш конструкциясында ол ауыр жүкті таспалы конвейердің бас жетекті роликіне арналған, ал орамның өлшемі конвейер таспасының енін және тазартқыштың конструкциясында белгілі бір жетекші рөл атқаратын тазартқыштың енін анықтайды. Барабан да таза бөлік ретінде егжей-тегжейлі сипатталмаған.
3. қозғалмайтын шығыр блогы
Қозғалмайтын шығырлар тобы үш шығырдан тұрады, біріншісі кері айналдыру қызметін атқарады, ал екінші және үшінші шығырлар қарсы салмақты орынды орынға қою үшін қашықтықты реттеу қызметін атқарады.
4. Сым арқан
Сым арқан - қарсы салмақ пен шатунды байланыстыратын маңызды элемент.
5. шатун
Шатун жоғарғы және төменгі бөліктерді қосуда рөл атқаратын сым арқанды, резеңке қырғышты және металл қырғышты байланыстыратын маңызды элемент болып табылады.
6. Резеңке қырғыштар жинағы
Резеңке қырғыштар жинағы бірдей спецификациядағы төрт резеңке қырғыштан, резеңке қырғыш біліктен, қырғыш орыннан, қырғыш орындықтың және қырғыш білігінің бекіту болтынан, резеңке қырғыштың және қырғыштың орнының бекітетін болтынан, резеңке қырғыштың қабырғасынан және резеңке қырғыштан тұрады. Резеңке қырғыш жинағы жалпы тазартқыштың маңызды құрамдас бөлігі болып табылады.
7. Қарсы салмақ
Резеңке қырғыштың престеу күші әрқайсысы бір салмағы он кг болатын төрт шойыннан және бір салмағы бес кг шойыннан тұратын екі бөліктен тұратын қарсы салмақтардың екі жиынтығымен қамтамасыз етіледі.
8. Бөлінетін жылжымалы мойынтірек
Бөлінген сырғанау подшипникті домалау подшипникке қарағанда орнату оңай, бұл тазартқышты құрастыру процесіне ыңғайлылық әкеледі және ол үлкен күшке ие және оның жұмыс бөлігі жиі үлкен бұрышпен қозғалмайды және майлауды толтыру ыңғайлы.
9. металл қырғыштар жинағы
Металл қырғыштың жинағы M13-тен жасалған тозуға төзімді болаттың бір бөлігінен, металл қырғыш ұстағыштан, металл қырғыш білігінен, қысқыштан, қысқыш серіппеден, сығымдағыш серіппеден, қырғыштың орны мен қырғыш білігінің бекітетін болтынан, қысқыш пен металл қырғыш білігінің бекіткіш бұрандасынан тұрады.
