Синь АненжабдықтауБос роликті тасымалдауленталы конвейерлердің жүктелген жағын қолдауға арналған шешімдер таспаның түсуін, жүру кедергісін және қажетсіз тозуды азайтады. Тұрақты айналуға, сенімді тығыздауға және бақыланатын радиалды ағуға бағытталған конструкциясы бар бұл роликтер көлемді материалдарды өңдеуді қажет ететін қолданбаларды қолдай алады және қалыпты жұмыс жағдайында 30 000 сағатқа дейін қызмет көрсетуге арналған.
Тасымалдаушы бос ролик таспалы конвейер жүйесіндегі маңызды құрамдастардың бірі болып табылады, өйткені ол конвейер таспасын да, тасымалданатын материалды да үздіксіз қолдайды. Дұрыс таңдалған бос жүргіштер белдік пішінін сақтауға, жүкті бөлуге, үйкелісті азайтуға және тұрақты тасымалдауға ықпал етеді. Бұл нұсқаулық тасымалдау бос жүрістерінің қалай жұмыс істейтінін, олардың негізгі құрамдас бөліктерін, өнімділік факторларын, қол жетімді конфигурацияларды, таңдау мәселелерін және техникалық қызмет көрсету тәжірибелерін түсіндіреді. Ол сондай-ақ бос жұмыс істейтін жеткізушіні таңдау кезінде роликтің дәлдігін, мойынтіректерді, тығыздауды, материалдың сапасын және конвейердің жұмыс жағдайларын неге ескеру керектігін зерттейді.
Мазмұны
- Тасымалдаушы ролик дегеніміз не?
- Тасымалдаушы шығыршық қалай жұмыс істейді?
- Негізгі компоненттер қандай?
- Ол қандай артықшылықтар береді?
- Тасымалдағыштардың қандай түрлері бар?
- Дұрыс роликті қалай таңдау керек?
- Қандай техникалық факторлар өнімділікке әсер етеді?
- Конвейердің бос жұмыс істеу мерзімін қалай ұзартуға болады?
- Жиі қойылатын сұрақтар
- Қорытынды
Тасымалдаушы ролик дегеніміз не?

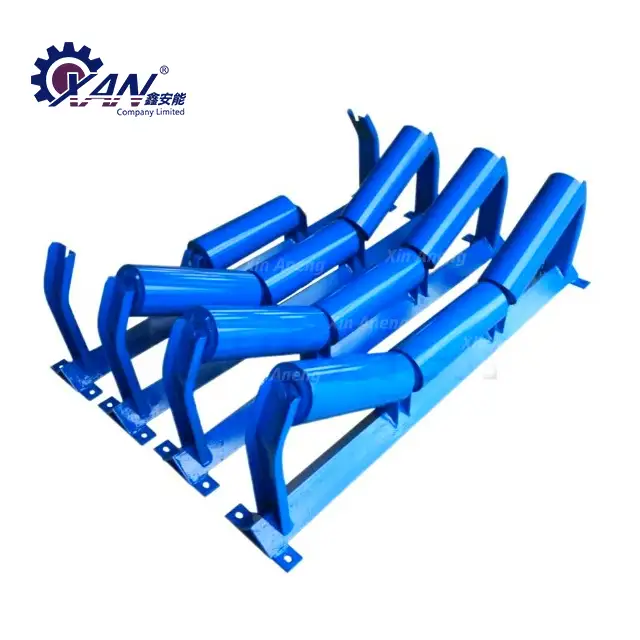

Тасымалдаушы бос ролик – таспалы конвейердің тасымалдау жағының астында орнатылған айналмалы конвейер құрамдас бөлігі. Оның негізгі жұмысы таспаны және таспаны тасымалдау жолымен қозғалған кезде оған орналастырылған сусымалы материалды қолдау болып табылады.
Қозғалтқыш күшін қамтамасыз ететін конвейер жетек шкивінен айырмашылығы, бос жүргіш негізінен механикалық тірек пен басқарылатын домалау контактісін қамтамасыз етеді. Бірнеше роликтер әдетте бос жүріс жинағы ретінде орналасады, бұл таспа материалды тасымалдау кезінде қолайлы профильді сақтауға мүмкіндік береді.
Конвейер дизайнына байланысты тасымалдаушы бос жүрістерді стандартты науалар, тегіс құрылымдар, соққыға бағытталған конструкциялар, өздігінен реттелетін конфигурациялар немесе V-тәрізді шешімдер ретінде конфигурациялауға болады. Дұрыс конфигурация таспа еніне, материал сипаттамаларына, конвейер жылдамдығына, тиеу жағдайларына және орнату талаптарына байланысты.
Өндірушілер мен жүйелік интеграторлар үшін сәйкес тасымалдаушы шығыршықты таңдау жай ғана құрамдас сатып алу шешімі емес. Ол конвейердің тұрақтылығына, таспаны қадағалауға, энергияны тұтынуға, техникалық қызмет көрсету жиілігіне және жұмыс мерзіміне тікелей әсер етеді.
Тасымалдаушы шығыршық қалай жұмыс істейді?
Жұмыс кезінде конвейер лентасы айналмалы роликтер тізбегі бойынша қозғалады. Сусымалы материал таспаға тиелген кезде оның салмағы таспа арқылы бос жүріс жинағына, содан кейін конвейердің жақтауына беріледі.
Жақсы жобаланған тасымалдау құрылғысы бір уақытта бірнеше функцияларды орындайды:
- Бос конвейер лентасының салмағын қолдайды.
- Тасымалданатын материалдық жүктемені қолдайды.
- Белдік профилін сақтауға көмектеседі.
- Қолдау нүктелері арасындағы белдіктің түсуін азайтады.
- Тасымалдау кезінде домалау кедергісін шектейді.
- Материалды тегіс тасымалдауға көмектеседі.
- Конвейер лентасындағы қажетсіз кернеуді азайтады.
Кәдімгі науалы конвейерде науаны қалыптастыру үшін бірнеше роликтер бұрышта орналасады. Бұл конфигурация таспаның сусымалы материалдарды ұстау қабілетін арттырады және таспаның шамадан тыс енін қажет етпестен тасымалдау қабілетін жақсарта алады.
Негізгі компоненттер қандай?
Конвейер бос жүргішінің сенімділігі тек роликтің қабығына емес, бірнеше компоненттердің өзара әрекеттесуіне байланысты. Әдеттегі тасымалдаушы бос жинаққа білік, мойынтіректерді, тығыздағыштарды, шеткі қақпақтарды, мойынтіректер орындықтарын, роликті түтіктерді және тиісті майлауды қамтуы мүмкін.
| Құрамдас | Негізгі функция | Неліктен маңызды |
|---|---|---|
| Роликті түтік | Белдік үшін айналмалы тірек бетін қамтамасыз етеді | Жүгірудің тегістігіне, беріктігіне және белдіктің жанасуына әсер етеді |
| Білік | Айналмалы жинаққа құрылымдық қолдауды қамтамасыз етеді | Шамадан тыс деформациясыз жұмыс жүктемелеріне төтеп беруі керек |
| Подшипник | Роликті басқарылатын кедергімен айналдыруға мүмкіндік береді | Айналу сапасына және қызмет ету мерзіміне тікелей әсер етеді |
| Мөр | Мойынтірек аймағына ластаушы заттардың түсуін болдырмауға көмектеседі | Шаңды, ылғалды және талап етілетін орталар үшін маңызды |
| Соңғы қақпақ | Ішкі құрамдастарды қолдайды және қорғайды | Құрастырудың тұтастығына және тығыздау өнімділігіне ықпал етеді |
| Майлау | Ішкі үйкеліс пен тозуды азайтады | Тегіс жұмыс пен мойынтіректердің беріктігін қолдайды |
Осы себепті сапаны бақылау тек роликтің сыртқы түріне ғана емес, шикізатты, мойынтіректерді, тығыздағыштарды, өндіріс дәлдігін, құрастыру процестерін және соңғы тексеруді қамтуы керек.
Ол қандай артықшылықтар береді?
1. Белдікті жақсырақ қолдау
Үздіксіз қолдау белдіктің шамадан тыс түсуін азайтады және тұрақты тасымалдау бетін сақтауға көмектеседі. Бұл әсіресе конвейер ауыр немесе үздіксіз жүктелетін сусымалы материалдарды өңдегенде өте маңызды.
2. Белдік тозуын азайтады
Материалдық жүктемені біркелкі бөлу белдіктегі локализацияланған кернеуді азайтуға көмектеседі. Роликті дұрыс айналдыру сонымен қатар белдік пен тірек жүйесі арасындағы қажетсіз үйкелісті азайтады.
3. Материалды біркелкі өңдеу
Бекіткіштің тұрақты айналуы таспаның конвейер бағыты бойынша дәйекті жүруіне мүмкіндік береді. Бұл материал ағынының тегіс болуына және жұмыстағы кедергілерді азайтуға ықпал етеді.
4. Конвейер таспасының қызмет ету мерзімі ұзағырақ
Белдік дұрыс бекітілгенде және айналу кедергісі бақыланса, қажетсіз механикалық кернеуді азайтуға болады. Уақыт өте келе бұл белдіктің қызмет ету мерзімін ұзартуға және ауыстыру құнын төмендетуге ықпал етуі мүмкін.
5. Төменгі техникалық қызмет көрсету талаптары
Сенімді подшипниктер, тиімді тығыздау, дәл өндіру және қолайлы материалдар бос жүрістерді мерзімінен бұрын ауыстыру жиілігін және конвейердің жоспарланбаған тоқтап қалуын азайтады.
Тасымалдағыштардың қандай түрлері бар?
Әрбір конвейерге сәйкес келетін жалғыз бос жүріс конфигурациясы жоқ. Әртүрлі конвейер схемалары мен материалды өңдеу жағдайлары әртүрлі қолдау шараларын қажет етеді.
- Стандартты шұңқырлар:Көбінесе науа профилін қалыптастыру үшін сусымалы материал таспалы конвейерлердің жүктелген жағында қолданылады.
- Тегіс жұмысшылар:Тегіс белдік профилін қажет ететін қолданбалар үшін қолайлы.
- Соққысыз әрекет етушілер:Материал таспаға түсетін және қосымша әсерді сіңіру қажет аймақтарға арналған.
- Өздігінен реттелетін бос жүргіштер:Белбеуді бақылауды басқаруға және белбеу қозғалысын азайтуға көмектеседі.
- V-тәрізді бос жүргіштер:V-тәрізді тірек құрылымы артықшылық беретін нақты конвейер конфигурациялары үшін қолданылады.
Конвейер жүйесін жобалау немесе жаңарту кезінде бос жүріс түрін оқшауланған құрамдас бөлік ретінде қарастырмай, таспамен, шкивпен, кронштейнмен, тиеу нүктесімен және жалпы конвейер құрылымымен бірге таңдау керек.
Дұрыс роликті қалай таңдау керек?
Дұрыс роликті таңдау каталог бөлігінің нөмірін сәйкестендіруден көп нәрсені талап етеді. Инженерлер мен сатып алу топтары толық жұмыс ортасын бағалауы керек.
- Белдік енін анықтаңыз:Кеңірек белдіктер әдетте үлкенірек және сәйкесінше конфигурацияланған қолдау жүйелерін қажет етеді.
- Белбеу жылдамдығын тексеріңіз:Жоғары жылдамдықтар айналу тұрақтылығына, тепе-теңдікке, мойынтіректерге және тығыздауға үлкен талаптар қояды.
- Тасымалдау қабілетін бағалау:Роликтің орналасуы белдік салмағын да, материалдың максималды жүктемесін де қолдауы керек.
- Материалдың сипаттамаларын қарастырыңыз:Абразивті, шаңды, дымқыл, жабысқақ немесе коррозиялық материалдар арнайы тығыздағыш пен материалды таңдауды қажет етуі мүмкін.
- Орнату шарттарын қарастырыңыз:Температура, ылғалдылық, шаңның әсері, сыртқы орнату және тазалау жағдайлары роликті таңдауға әсер етуі мүмкін.
- Өлшемдік үйлесімділікті растау:Білік өлшемдері, ролик диаметрі, жақтау конфигурациясы және орнату өлшемдері конвейерге сәйкес келуі керек.
Мысалы, жарияланған тасу жұмысының өнімділігі туралы деректер таспаның енін шамамен 500 мм-ден 2400 мм-ге дейін қамтуы мүмкін, тасымалдау сыйымдылығы таспаның ені мен таспа жылдамдығына байланысты өзгереді. Бұл спецификацияны аяқтамас бұрын неліктен операциялық параметрлерді растау керектігін көрсетеді.
Қандай техникалық факторлар өнімділікке әсер етеді?
Өнеркәсіптік конвейер шығыршығын бағалау кезіндегі ең маңызды мәндердің бірі дәлдік болып табылады. Шамадан тыс радиалды ағу діріл мен қарсылықты арттыруы мүмкін, ал мойынтіректің немесе тығыздағыштың нашар өнімділігі қызмет мерзімін қысқартуы мүмкін.
| Өнімділік факторы | Потенциалды әсер | Ұсынылатын фокус |
|---|---|---|
| Радиалды жүгіру | Діріл мен белдіктің тұрақтылығына әсер етуі мүмкін | Тиісті өндіріс дәлдігін сақтаңыз |
| Подшипниктердің сапасы | Айналу кедергісі мен беріктігіне әсер етеді | Жұмыс жағдайлары үшін қолайлы мойынтіректерді пайдаланыңыз |
| Тығыздау өнімділігі | Ішкі компоненттерді ластанудан қорғауға көмектеседі | Тығыздағыштарды шаңға, ылғалға және қоршаған орта әсеріне сәйкестендіріңіз |
| Ролик беті | Белдіктің жанасуына және жүгіру кедергісіне әсер етеді | Бетті тегіс және дұрыс өңделген күйде ұстаңыз |
| Білік күші | Осьтік және операциялық жүктемелерге төзімділікті анықтайды | Нақты жүктемеге сәйкес өлшемдерді таңдаңыз |
| Майлау | Мойынтіректердің үйкелісі мен тозуына әсер етеді | Сәйкес майды және тиімді ішкі қорғанысты пайдаланыңыз |
Қолда бар техникалық ақпаратқа сәйкес, Xin Aneng роликтері мамандандырылған мойынтіректерді, литий негізіндегі майды және ішкі және сыртқы тығыздағышты пайдаланады. Өнім қалыпты жұмыс жағдайында 30 000 сағатқа дейін белгіленген, дегенмен нақты қызмет мерзімі жүктемеге, жылдамдыққа, қоршаған ортаға, техникалық қызмет көрсетуге, орнатуға және басқа жұмыс факторларына байланысты болады.
Конвейердің бос жұмыс істеу мерзімін қалай ұзартуға болады?
Тіпті жақсы өндірілген бос жүріс те тиісті орнатуды және техникалық қызмет көрсетуді қажет етеді. Профилактикалық техникалық қызмет көрсету бағдарламасы ақаулықтарды таспа немесе конвейер істен шыққанға дейін анықтауға көмектеседі.
- Роликтерді қалыптан тыс шу немесе діріл бар-жоғын жүйелі түрде тексеріңіз.
- Ұсталған немесе жоғары қарсылықпен айналу белгілерін тексеріңіз.
- Тығыздағыштардың көрінетін зақымдалуын немесе ластануын тексеріңіз.
- Белдікті бақылауды бақылаңыз және белдіктің тұрақты ауытқуын зерттеңіз.
- Ролик жинағының айналасында жиналған материалды алып тастаңыз.
- Бекіту жақтаулары мен біліктердің бос немесе деформация бар-жоғын тексеріңіз.
- Қайталама таспаның зақымдалуын болдырмау үшін зақымдалған роликтерді дереу ауыстырыңыз.
- Қайталанатын сәтсіздік үлгілерін анықтау үшін техникалық қызмет көрсету жазбаларын сақтаңыз.
Ағымдағы тексеру әсіресе тау-кен өндірісінде, агрегаттарда, порттарда, электр энергиясын өндіруде, цементте, металлургияда және конвейерлер үлкен жүктемелер кезінде ұзақ уақыт жұмыс істей алатын басқа да сусымалы материалдарды өңдеу орталарында маңызды.
Жиі қойылатын сұрақтар
Тасымалдаушы бос роликтің негізгі мақсаты қандай?
Негізгі мақсат - таспаның жүктелген жағын және тасымалданатын материалды қолдау. Ол белбеу пішінін сақтауға, салбырауды азайтуға, жылжу кедергісін бақылауға және материалды тұрақты өңдеуге көмектеседі.
Тасымалдаушы бос жүргіш пен қайтарылатын бос жүрістің айырмашылығы неде?
Тасымалдаушы бос жүріс таспаның жүктелген жүк жағын қолдайды, ал кері қайтарғыш бос кері жағын қолдайды, өйткені таспа конвейерді тиеу аймағына қарай кері қозғалады.
Тасымалдаушы бос машинаның соққылы бос машинадан айырмашылығы неде?
Стандартты жүк көтергіш машина тасымалдау кезінде таспаны және материалды қолдайды. Соққысыз жұмыс істейтін құрылғы әдетте құлаған материал жоғары соққы күштерін тудыратын және қосымша белдік қорғауды қажет ететін тиеу аймақтарында орналасады.
Тасымалдаушы бос ролик қанша уақытқа созылады?
Қызмет көрсету мерзімі жүктемеге, жылдамдыққа, материалға, қоршаған ортаға, орнатуға, техникалық қызмет көрсетуге, мойынтіректердің сапасына және тығыздауға байланысты. Xin Aneng қалыпты жұмыс жағдайында 30 000 сағатқа дейін көрсетеді, бірақ нақты өнімділікті нақты қолданбаға сәйкес бағалау керек.
Тапсырыс беру кезінде сатып алушылар қандай ақпаратты ұсынуы керек?
Сатып алушылар әдетте таспаның енін, таспа жылдамдығын, тасымалдау сыйымдылығын, материал сипаттамаларын, конвейердің орналасуын, роликтің диаметрін, білік өлшемдерін, орнату ортасын және кез келген қолданылатын техникалық немесе өлшемдік талаптарды қамтамасыз етуі керек. Толық ақпаратты ұсыну өндірушіге қолайлы конфигурацияны ұсынуға көмектеседі.
Қорытынды
Тасымалдаушы бос ролик толық конвейерлік жүйенің салыстырмалы түрде шағын құрамдас бөлігі болуы мүмкін, бірақ оның таспаның тірегіне, материалды өңдеу тұрақтылығына, тозуға, техникалық қызмет көрсетуге және жалпы жұмыс тиімділігіне әсері маңызды. Ролик құрылымының, мойынтіректердің, тығыздағыштардың, майлаудың, өлшемдік дәлдіктің және қолданбалы дизайнның дұрыс үйлесімі конвейер операторларына сенімдірек ұзақ мерзімді өнімділікке қол жеткізуге көмектеседі.
Сенімді конвейер құрамдастарын қажет ететін жобалар үшін Xin Aneng компаниясының Carrying Idler Roller шешімі сусымалы материалдарды тасымалдауға арналған қосымшалар үшін опцияны ұсынады. Егер сіз жаңа конвейер үшін роликтерді таңдап жатсаңыз, бар бос жүргіштерді ауыстырсаңыз немесе теңшелген тасымалдау жүйесін әзірлеп жатсаңыз,бізбен хабарласыңыжобаңызға сәйкес шешімді талқылау үшін белдіктің енін, жылдамдығын, сыйымдылығын және жұмыс жағдайларын көрсетіңіз.
