ТаРолик тобыБұл конвейердің негізгі компоненті, конвейер белдеуін қолдайды және жүгіруге төзімділікті төмендетеді. Оның құрастыру сапасы тұрақты, қызмет ету мерзіміне және конвейердің шуына тікелей әсер етеді. Келесі мәліметтер тізімделеді, роликтер тобының кілт нүктелері Төрт өлшемнен тұрады: стандартталған және тиімді құрастыру процесін қамтамасыз ету үшін, төрт өлшемнен: алдын-ала жинақ дайындау, негізгі құрастыру процесі.
1. Ассамблеяға алдын-ала дайындық: іргетас қойыңыз және қауіп-қатерден аулақ болыңыз
Ассамблеядан бұрын, алдын-ала жіберілместен туындамас үшін үш негізгі міндет - «материалдық тексеру, құралдарды дайындау, құрал дайындау және тазалау» - алдын-ала жіберілмеген жағдайлар туындамау үшін аяқталады.
1.1 Материалдық санау және сапа инспекциясы
● Роликтер тобының негізгі компоненттерін бір-бірлеп тексеріңіз: роликтер (соның ішінде ролик денелері, подшипниктер, подшипниктер және майлы плиталар), кректактер, біліктер, бұрап, бекіткіштер (болттар, жаңғақтар, шайбалар) және т.б. Суреттердің сызбаларына сәйкес келмейтінін және дұрыс емес бөлшектермен сәйкес келетіндігін тексеріңіз.
● Негізгі компоненттердің сапа скринингі:
◆ Ролик денесі: бетіне соққылар, деформация немесе тот жоқ; қабырға бірыңғай қалыңдығы (калибрмен спот-тексеру бар); Екі ұшындағы подшипниктер дәнекерленген (жалған дәнекерлеу немесе жарықтар).
◆ Мойынтіректер: кептелусіз немесе қалыптан тыс шусыз икемді айналу; мөрді жабыстыратын жабысқақ жабындар (шаң мен майды кіруге болмайды); Модельдер сызбаларға сәйкес келеді (мысалы, 2204, 6205).
◆ Жақшалар: материал талаптарға сәйкес келеді (көбінесе 235 болат); Дәнекерлеу буындарында ешқандай бұрылыс немесе деформация жоқ; Бекіткіш тесіктердің дәл орналасуы (тесік диаметрі болттарға сәйкес келеді, қателік ≤ 0,5 мм).
1.2 Құрал және қосалқы материалдарды дайындау
● Негізгі құралдар: момент кілті (кернеудің стандарттарын, өлшемдерді өлшеу үшін сыни, өлшемдерді өлшеу үшін), резеңке балғамен (өлшенетін компоненттерге), монтаждау құралдары (E.G, жеңі, баспалдақтар);
● Көмекші материалдар: май (майлы майлы майы, мысалы, подшипникке негізделген майды, мысалы, мойынтіректермен қапталған), тот ингибиторы (жақшалардың дәнекерлеу буындарында шашыратылған), тазалағыш шүберекпен сүртіңіз).
1.3 Құрылыс ортасының талаптары
● Сайт жалпақ және құрғақ, ылғалды ортадан аулақ болу керек (компоненттер тотып қалмас үшін) және шаңды орталар (подшипниктердің кіруіне қоспалардың алдын алу үшін).
● Ролик корпусындағы сызаттар жерге тікелей тиіп кетпес үшін қорғаныш төсемдерін (мысалы, резеңке жастықшалар, ағаш тақталар) қойыңыз.
2. Негізгі құрастыру процесі: рет-ретімен жұмыс жасаңыз және дәлдікті қамтамасыз етіңіз
АссамблеясыРолик тобы«Алдымен» роликті бірінші жинаңыз → содан кейін кронштейн → соңында бекітіңіз және тексеріңіз ». Компонентті сәйкес келмеу үшін дәлдік әр қадамда бақылануы керек.
1-қадам: роликті қондырғы (ядро)
Роликті блок - роликтер тобының «орындау бөлігі», ролик денесінің, мойынтіректердің, біліктерден және майлы тығыздағыштан тұрады. Жиналыс кезінде «икемді мойынтіректер мен сенімді мөрмен қамтамасыз етуге» назар аударыңыз.
1.1 Мойынтіректер мен подшипниктер құрастыру
Алдымен, мойынтірек корпусының ішкі қабырғасына аз мөлшерде май жағыңыз (ішкі қабырғаны жабатын жұқа қабат жеткілікті; шамадан тыс майды қыздыруы мүмкін).
● Мойынтіректерді мойынтіректерді бекіту үшін түймесін пайдаланыңыз (күш қолдану нүктесі подшипниктің сыртқы сақинасындағы; ішкі сақинаны басуға тыйым салынады). Мойынтірек пен мойынтірек корпусы арасында алшақтама жоқ екенін тексеріңіз (Anter Ansegy өлшегішпен тексеру, алшақтық ≤ 0,05 мм).
● Май тығыздағышты орнатыңыз: май тығыздағышты (көбінесе екі қабатты майлы мөр) мойынтірек корпусының қақпағына салыңыз. Майлы тығыздағыштың сыртқы сақинасына ауытқусыз мықтап бекітілгеніне көз жеткізіңіз (жұмыс кезінде шаңның ағып кетуіне жол бермеу үшін).
1.2 Біліктер мен ролик денесін құрастыру
● Шығыршық дененің бір ұшындағы біліктің ішкі сақинасы арқылы біліктен (тегіс беті бар) өтіңіз, ол ролик денесінің бір ұшында, оны екінші ұшында мойынтіректерді ішкі сақинаға салыңыз. Біліктің мойынтірек ішкі сақинасына толығымен бекітілгеніне көз жеткізіңіз (жағымсыз).
● Ролик денесінің бұру сынағы: ролик денесін қолмен бұраңыз; Ол икемді немесе қалыптан тыс шуылсыз икемді бұру керек, ал айналу инерциясы біркелкі болуы керек («кекпейтін сезім»). Егер кептелу, бөлшектеу, бөлшектеу және подшипниктің кері немесе қоспалар бар-жоғын тексеріңіз.
2-қадам: роликті және кронштейнді құрастыру
Кронштейн - бұл роликтер тобының «тірек жақтауы». Конвейер белдеуінің ауытқуын болдырмас үшін кролердің кронштейндегі дәл ұстанымын қамтамасыз ету қажет.
2.1 Роликті орналастыру

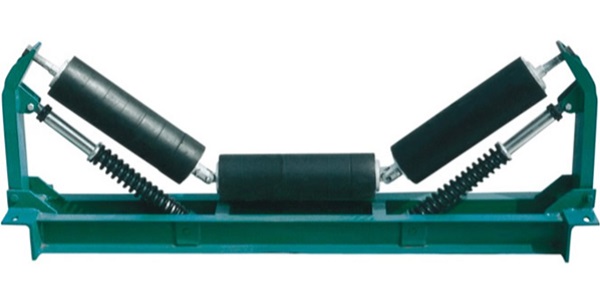

● Жинақтардың талаптарына сәйкес жиналған роликтер тобы (бір роликтер тобында әдетте 2-5 роликтер бар, мысалы, «параллель роликтер тобы» құрамында 3 бірлік бар, ал «Шығыстағы роликтер тобында» 2 бүйір роликтер + 1 ортаңғы роликті қамтиды) кронштейннің бекітілген ойықтары бар.
● Шығыршықтар тобына ерекше назар аудару керек: бүйірлік роликтер мен ортаңғы роликтің арасындағы бұрыш (әдетте 30 °, 35 °, 45 °, 45 °, 45 °), қателік ≤ 1 ° (бұрыштық ауытқу), конвейация белдеуінде біркелкі емес, ауытқуға оңай әсер етеді).
2.2 болтты бекіту
● Бесіктерді кронштейннің тесіктері және ролик қондырғысының тірек тесіктері арқылы өткізіп, шайғыштарға салыңыз (жалпақ жуғыш + көктемгі жуғыш), алдымен жаңғақтарды қолмен бекітіңіз.
● Бесіктерді сызу үшін момент кілтін қолданыңыз. Шамадан тыс момент (ол болттардың бұзылуын тудыруы мүмкін) немесе берік кернеу жеткіліксіз (ол жұмыс кезінде босатылуы мүмкін) тыйым салынады.
● Резервтерді қатайту: симметриялы түрде қатайтыңыз (мысалы, кронштейн деформациясын болдырмас үшін, 4 болтты »« диагональды реттілікке »қатайту керек).
3-қадам: жалпы тексеру және түзету
Жиналыстан кейін ауытқуды уақтылы түзету үшін жалпы тексеру жүргізеді:
● Кронштейннің төменгі бетін анықтау үшін деңгейді қолданыңыз: кронштейннің көлденең екеніне көз жеткізіңіз (көлденең ауытқу ≤ 0,5 мм / м). Егер ол көлбеу болса, тығыздағыштарды реттеңіз (кронштейннің түбіндегі тығыздағыштарды салыңыз; кронштейнге мәжбүрлеуге тыйым салынады).
● Шығыршықтардың параллелизмін тексеріңіз: Тұңғипаның бүйір роликтеріРолик тобыОртаңғы роликтің екі жағына бөлінген болуы керек, параллелизм қатесі бар болуы керек.
● Барлық роликтерді қайтадан бұраңыз: барлық роликтер «жеке кептелусіз» икемді түрде бұрылыңыз. Егер кептелу, бөлшектеу, бөлшектеу және подшипниктер немесе біліктер жинағын тексеріңіз.
-
