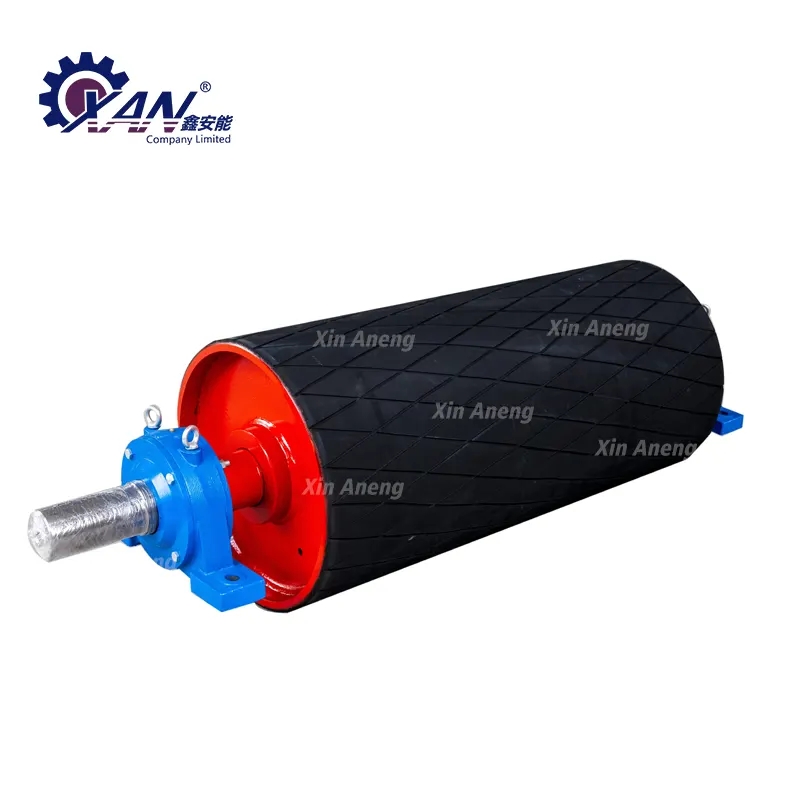

Жетекші шкив

XAN барлық стандартты жетек шкивіне кемінде 5 жыл кепілдік береді. Беткі резеңке қабатын қалыптастыру әдісі вулканизацияланған резеңке жабын болып табылады. Жетекші шкивтің беткі резеңке қабатының қалыңдығы 16 мм-ден кем болмауы керек, ал жетекші роликтің беткі резеңке қабатының қаттылығы 70 Shore A төмен болмауы керек.

Сұрау жіберу

Өнім Сипаттамасы

Синь Аненнің жетек шкивінің өңдеу және өндіру технологиясы мен материалдары

1. Цилиндр көміртегі диоксиді газдан қорғалған дәнекерлеу және су астындағы доғалық дәнекерлеу арқылы дәнекерленген және кернеуді жою үшін бүкіл корпус пеште жасытылған. Доңғалақ корпусы мен білік арасындағы байланысты қамтамасыз ету үшін ішкі тесікті бұрғылау.

2. Xin Aneng жетек шкивінің білігі жоғары сапалы 45 болаттан жасалған, ол өрескел бұрылып, ультрадыбыстық ақаулық сыналған, содан кейін сөндіріліп, шыңдалған, содан кейін жақсы бұрылып, ұнтақталған.

3. Барабанның сапасын қамтамасыз ету үшін барлық барабандар толық тексерілу керек, ал барабанның әрбір дәнекерленген тігісінің сапасын УТ тексеріп, мұрағатқа тапсыру керек. Төменгі жағындағы дәнекерлеулерді бояу арқылы тексеру қажет. Қандай да бір ақаулар болса, оларды көміртекті доғалық ойықтармен уақытында жою керек, содан кейін қайтадан дәнекерлеу керек.

4. Бірқалыпты жұмыс істеуді қамтамасыз ету үшін барабан статикалық теңгерімді сынау стенді арқылы да қойылды және стандартты талаптарға қатаң сәйкес статикалық теңгерім сынақтары жүргізілді. Статикалық тепе-теңдік эксперименті G40 деңгейіне сәйкес жүргізіледі.

5. Біздің компания Xin Aneng жетек шкивінде ақауларды анықтау үшін ультрадыбыстық дефектоскоптарды пайдаланады.

Шығыр құйма резеңке

1. Барлық жетек шкивінің беті призмалық құйылған резеңкеден жасалған. Беткі резеңке қабат вулканизацияланған резеңке жабынмен қалыптасады. Беткі резеңке қабатының қалыңдығы 14 мм-ден кем емес, ал беткі резеңке қабатының қаттылығы Шор 70 градустан кем емес.

2. Drive шкивінің беті тегіс және желіммен жабылмаған.

3. Жабысқақ қабаттың деламинация және көпіршіктер сияқты ақаулардың болмауына кепілдік беріледі. Жоғарғы желімнің және төменгі желімнің физикалық және механикалық қасиеттері GB10595-2017 сәйкес ережелерге сәйкес келеді.

Барабан құрастырылғаннан кейін сыртқы шеңбердің радиалды ағуға төзімділігі төмендегі кестедегі талаптарға сәйкес келуі керек.

Бірлік: мм

Шығыр D		200～800	1000～1600	1800
Радиалды дөңгелек ағынға төзімділік	Артта қалмайтын шкив	0.6	1.0	1.5
Радиалды дөңгелек ағынға төзімділік	Артта қалған шығыр	1.1	1.5	2.0

Шкив мойынтіректері FAG немесе SKF мойынтіректері болып табылады.

Барабанның негізгі техникалық параметрлері - Барабанның сыртқы шеңберінің радиалды ағыны

Құйрықты бүгетін шкив

φ≤800мм≤1,05мм

φ＞800мм≤1,40мм

Жетекші шкив

φ≤800мм≤1,05мм

φ＞800мм≤1,40мм

Жетек шкивінің сипаттамасы

B	D	A	L	L1	L2	K	M	N	Q	P	H	h	hl	d	b1	ds	Айналмалы ось 承	Тегіс ролик 筒	Резеңке беттік ролик 简
500	500	850	600	1097	505.5	115	70	0	280	340	100	33	60	55	16	27	1312	16300	25
650	500	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	21200	32.6
650	630	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	29600	45.4
800	500	1300	950	1580	738.5	135	90	0	350	410	120	33	76	70	20	27	1316	26200	40.1
800	630	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	36700	56.1
800	800	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	55900	85.5
1000	630	1500	1150	1861	871	175	130	80	380	460	140	33	97	90	24	27	3520	45700	70.1
1000	800	1500	1150	1945	900	215	160	90	440	530	160	53	119	110	32	34	3524	69600	106.8
1000	1000	1500	1150	2020	930	255	170	100	480	570	180	53	140	130	36	34	3528		177.5
1200	630	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	54900	84
1200	800	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	83700	128.1
1200	1000	1750	1400	2270	1055	255	170	100	480	570	180	53	140	130	36	34	3528	-	213
1200	1250	1750	1400	2305	1065	275	180	110	540	630	200	63	161	150	40	34	3532		300
1400	800	2000	1600	2445	1150	215	160	90	440	530	160	63	119	110	32	34	3524	97600	149.2
1400	1000	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	249.25
1400	1250	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	350
1400	1400	2000	1600	2635	1200	335	200	120	590	680	220	63	181	170	40	40	3536	-	470

Біздің зауыт:

Біздің компанияда сапаны қамтамасыз етудің кешенді жүйесі бар. Өндіріс басталғанға дейін біз осы жобаның сапаны қамтамасыз етудің кешенді жоспарын ұсынатын боламыз. Бұл жоспар сапаны қамтамасыз ету процедураларын, ұйымдастыру әдістерін, тартылған персоналдың біліктілігін және жобалау, сатып алу, өндіру, тасымалдау, орнату, іске қосу және техникалық қызмет көрсету сияқты жоба сапасына әсер ететін барлық әрекеттерді бақылауды қамтиды. Бізде сапаны қамтамасыз ету қызметіне жауапты арнайы қызметкерлер бар.

Біздің сапаны қамтамасыз ету жоспары ең алдымен келесі тармақтарды анықтайды:

1.Жабдықтарды тексеру және бақылау;

2.Сатып алынған жабдықты немесе материалдарды бақылау;

3. Материалдарды бақылау;

4.Арнайы процестерді бақылау;

5. Құрылыс орнында қадағалау;

6.Сапалы куәлік нүктелері мен кестелері.
